Bez stlačeného vzduchu se neobejde žádný průmyslový nebo řemeslný podnik. Používá se tolika různými způsoby, že by výčet jeho použití nebyl úplný.
Aby bylo zajištěno optimální využití stlačeného vzduchu, měl by být suchý, čistý a v závislosti na použití bez oleje. Úprava stlačeného vzduchu je proto naprosto nezbytná. Pokud však není prováděna nebo není individuálně přizpůsobena profilu požadavků, má to negativní dopad na celý systém stlačeného vzduchu. Může to vést ke zbytečným výpadkům výroby a zkrácení životnosti spotřebičů stlačeného vzduchu.
Dostatečný důvod k tomu, aby byla kvalita stlačeného vzduchu správně přizpůsobena.
Úprava stlačeného vzduchu:
- Zabraňuje korozi, opotřebení a poruchám v potrubí.
- Zlepšuje účinnost systému stlačeného vzduchu.
- Prodlužuje životnost spotřebičů stlačeného vzduchu.
- Měřitelně snižuje výrobní náklady
- Zvyšuje kvalitu vašich výrobků
- Zvyšuje produktivitu
POMOCÍ KONDENZAČNÍ SUŠIČKY
Tento přehled má sloužit jako obecné doporučení k postupu; použití různých složek léčby je třeba posuzovat případ od případu. Tento přehled si nečiní nárok na úplnost.

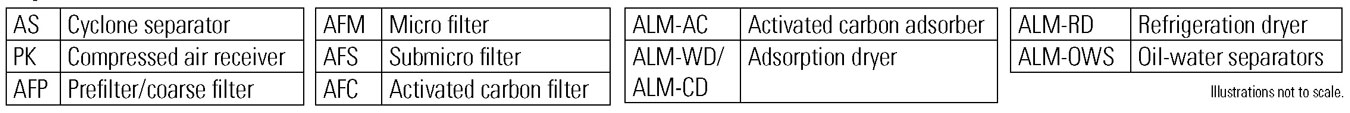

1) Dosažitelná třída částic za předpokladu správného potrubí a uvedení do provozu. 2) Dosažitelný celkový obsah oleje v závislosti na nasávaném vzduchu a použitých kompresorových olejích.
Třídy stlačeného vzduchu se vztahují na standardní podmínky. Při výrobě bezolejového stlačeného vzduchu mají na kvalitu vliv také nasávaný vzduch a okolní podmínky. Je třeba vzít v úvahu rozdílnou životnost pro AFC a ALM-AC.
Odstranění zbytkové vody ze stlačeného vzduchu
Spolehlivé řízení kondenzátu
Čistý stlačený vzduch pro nejvyšší nároky a profily požadavků
Kondenzačni sušička ALM-RD - čistý a suchý stlačený vzduch
Suchý stlačený vzduch s extrémně nízkým tlakovým rosným bodem
Úplné odstranění olejových kapek a olejových par ze stlačeného vzduchu.
K výrobě jednoho krychlového metru stlačeného vzduchu při přetlaku 10 barů musí kompresor nasát jedenáct krychlových metrů okolního vzduchu.
Spolu s tímto vzduchem nasává také všechny nečistoty, které obsahuje, podobně jako velký vysavač: Prach, výpary, olejové páry, chemikálie atd. K tomu se přidává přirozená vlhkost vzduchu. I přes kvalitní sací filtry se všechny tyto složky nasávaného vzduchu nacházejí ve stlačeném vzduchu. Látky, které byly před stlačením rozloženy v jedenácti metrech krychlových okolního vzduchu, jsou nyní koncentrovány v jediném metru krychlovém stlačeného vzduchu. Nečistoty, voda a olej se proto musí ze stlačeného vzduchu oddělit, aby byl zajištěn bezproblémový provoz.
Vlhkost
Stlačený vzduch obsahuje vlhkost v závislosti na okolních podmínkách. V závislosti na použití je třeba tuto vlhkost ze stlačeného vzduchu odstranit.
K dispozici jsou následující možnosti:
- Cyklónový odlučovač: odstraňuje ze stlačeného vzduchu volné kapičky vody.
- Chladicí sušička: možnost dosažení rosného bodu až +3 °C.
- Adsorpční sušička: možný rosný bod až -70 °C.
Typ sušení požadovaný v každém jednotlivém případě závisí na provozovaných spotřebičích.
Příznaky nesprávně navrženého sušení jsou vlhkost v síti stlačeného vzduchu, námraza v zimě nebo zvýšené opotřebení součástí v důsledku koroze.
Pro odvedení vlhkosti ze sítě stlačeného vzduchu a její správnou likvidaci doporučujeme použít:
Pevné nečistoty/olej
Kromě vlhkosti je stlačený vzduch znečištěn také pevnými částicemi a olejem. K odstranění těchto složek se doporučuje používat filtry.
Jak:
- Hrubé filtry
- Mikrofiltr
- Submikrofiltr
- Filtr s aktivním uhlím
- Adsorbér s aktivním uhlím
Kombinací různých metod čištění lze dosáhnout tříd čistoty předepsaných nebo doporučených pro příslušné aplikace.
Skladování stlačeného vzduchu
Nádrže na stlačený vzduch slouží ke skladování vyrobeného stlačeného vzduchu. Potřebná velikost se určuje výpočtem.
