Perdite nel sistema di aria compressa

Risparmiate energia eliminando le perdite nel vostro sistema di aria compressa.

Tenete d'occhio la vostra rete di aria compressa, perché le perdite si nascondono ovunque!

Il sistema di aria compressa è ancora completamente a tenuta?
Le analisi confermano che ci sono perdite in ogni stazione di aria compressa e che enormi quantità di aria compressa, in cui avete investito molta energia elettrica costosa, si perdono nel tragitto dal generatore di aria compressa all'utilizzatore di aria compressa.

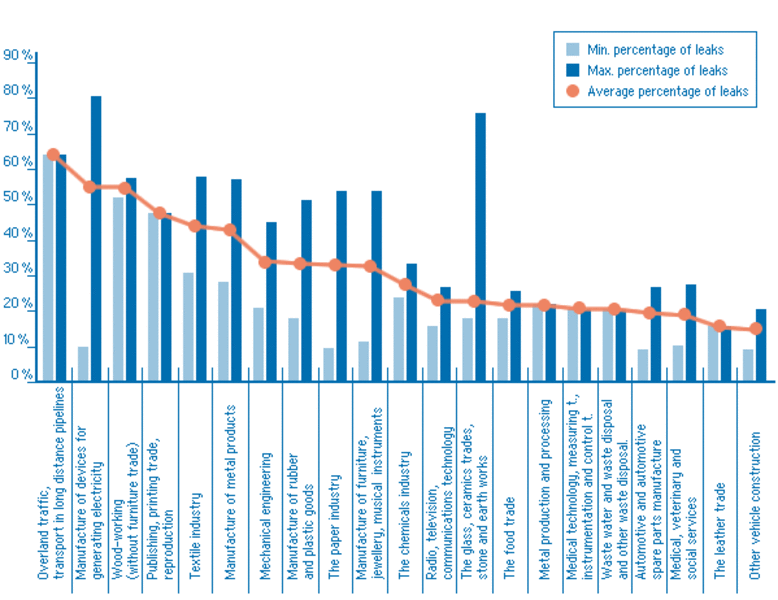

Nell'ambito della campagna di misurazione "Efficienza dell'aria compressa", sono state analizzate numerose aziende di diversi settori industriali.

Il risultato:
Il tasso medio di perdita è stato di circa il 25%; il "fiero" leader ha avuto un tasso di perdita di circa l'80%, o in altre parole, su 100 kWh, quest'azienda ha soffiato 80 kWh nell'atmosfera inutilmente.

Le perdite nell'intero sistema di aria compressa, cioè nella linea di distribuzione o nei vari punti di connessione all'utenza, rappresentano un fattore di costo elevato. Le falle agiscono come ugelli da cui l'aria fuoriesce a grande velocità.
Poiché l'aria che fuoriesce è invisibile e inodore e non rappresenta un pericolo diretto, di solito non viene trattata con la stessa attenzione riservata, ad esempio, a una perdita in un tubo dell'acqua. L'aumento della portata richiesto dalle perdite comporta un aumento dei costi energetici per la generazione di aria compressa.

La tabella seguente dà un'idea dell'entità dei costi energetici legati alle perdite.

Come si può vedere, anche una piccola perdita di soli 5 mm di diametro (diametro totale del foro di molte piccole perdite, che si sommano a 5 mm) in una rete di aria compressa a 12 bar ha conseguenze fatali, cioè perdite d'aria di 58,5 l/s per la cui generazione si devono spendere più di 16.000 €/anno.

Il primo passo verso l'ottimizzazione (cioè il risparmio energetico) consiste nel determinare la quantità di perdite.

Costi energetici legati alle perdite, fonte: VDMA "Seminario sull'aria compressa".

Modi per determinare l'entità delle perdite:

Esistono vari modi per calcolare o misurare la quantità di perdite in una rete di aria compressa:

1) Determinazione delle perdite mediante svuotamento del recipiente in pressione:

La quantità di perdite in un sistema di aria compressa può essere misurata approssimativamente svuotando il recipiente in pressione.
Si tratta di misurare il periodo di tempo durante il quale la pressione scende, ad esempio, di 1 bar. Durante la misurazione, il contenitore non viene più alimentato con aria compressa.
Assumendo che l'aria compressa fuoriesca in modo isotermico, la quantità di perdite di un sistema di aria compressa può essere determinata approssimativamente con la formula seguente.

2) Determinazione delle perdite in base ai tempi di funzionamento del compressore.

Il secondo metodo per determinare approssimativamente la quantità di perdite è la misurazione del ciclo di lavoro del compressore. Questo metodo è applicabile solo ai compressori con funzionamento intermittente e a vuoto.
Le utenze della rete sono spente. A causa delle perdite nel sistema, si consuma aria compressa e la pressione di rete diminuisce. Il compressore deve sostituire questa quantità di perdite.

Il tempo di funzionamento totale T del compressore viene misurato su un tempo di misurazione t. Per ottenere un risultato significativo, il tempo di misurazione t dovrebbe includere diversi intervalli di commutazione del compressore.

3) Determinazione delle perdite attraverso la misurazione del consumo di aria compressa.

Un altro metodo per determinare la quantità di perdite è la misurazione mediante misuratori di portata volumetrica (i cosiddetti data logger), che calcolano i profili di consumo di aria compressa di una stazione di aria compressa attraverso i cicli di carico dei compressori.
Anche le perdite esistenti possono essere ricavate da questi dati/diagrammi di misura.

Determinazione più accurata; saremo lieti di misurare il vostro consumo di aria compressa (periodo di misurazione circa 7 giorni).

Individuazione delle perdite:

In molti casi, è facile determinare la quantità di perdite e la posizione in cui si verificano, e l'eliminazione è spesso relativamente poco costosa, soprattutto se si considera che circa il 70% delle perdite di aria compressa si verifica nell'ultimo 30% del sistema di aria compressa.

Le possibilità di rilevamento delle perdite includono:

  • Insaponatura delle connessioni dell'aria compressa
  • Generazione di rumore
  • Dispositivi di misura a ultrasuoni


I punti deboli sono in particolare

  • Attacchi rapidi che perdono
  • tubi di collegamento a tenuta alle rispettive utenze di aria compressa
  • Uso di sifoni per condensa obsoleti (sifoni a galleggiante, elettrovalvole temporizzate)
  • Consumatori di aria compressa obsoleti
  • (ad esempio, soffiando eccessivamente negli utensili ad aria compressa)
  • Guarnizioni "allentate" su elementi di controllo pneumatici
  • e molto altro ancora
