Controllo compressore Controllo aria Advanced

Più di un semplice sistema di controllo: un sistema di gestione intelligente

Interfacce

• Tensione: 16–24 V CA o 24 V CC
• Ingressi: 8 digitali, 3x 4–20 mA (pressione), 3x PT100/1000 (temperatura)
• Uscite: 8 relè, 1x 4–20 mA (standard), 2x uscite di segnalazione guasti (invertite)
• Comunicazione: 4x RS485 (tutte integrate), 1x Ethernet (RJ45), 1x USB (per aggiornamenti/backup)

Funzioni intelligenti

• Controllo integrato: regolazione di un massimo di 6 compressori (master/slave)
• Dati e analisi: «Scheda impianto», memoria guasti, statistiche sulla portata volumetrica (profili giornalieri/settimanali)
• Automazione: programmazione timer, riavvio automatico
• Backup: salvataggio/trasferimento dei parametri su chiavetta USB

Robustezza e manutenzione

• Grado di protezione: IP65 (frontale) / IP20 (posteriore)
• Intervallo di temperatura: fino a 60 °C
• Batteria: batteria a bottone standard sostituibile
• Sostituzione: compatibile con ACP (sono necessari al massimo 2 adattatori)

Il passaggio è più semplice di quanto si pensi

Abbiamo mantenuto i connettori il più compatibili possibile. È possibile effettuare la sostituzione senza dover acquistare un nuovo cablaggio completo.

1. Pannello posteriore quasi identico: le uscite relè, l’alimentazione e gli ingressi digitali sono trasferibili 1:1.
2. Soluzione con adattatori: per l’area sensibile (sensori e DUART) sono disponibili al massimo 2 adattatori.
   • Adattatore a 6 pin: per i collegamenti DUART dell’ACP
   • Adattatore a 9 pin: per il collegamento diretto dei sensori
3. Niente grovigli di cavi: la posizione della maggior parte dei collegamenti rimane invariata.

Attenzione: la navigazione nel menu è leggermente cambiata. Grazie alla guida utente integrata e alla nuova grafica, l’apprendimento è comunque intuitivo.

I MIGLIORI MIGLIORAMENTI:

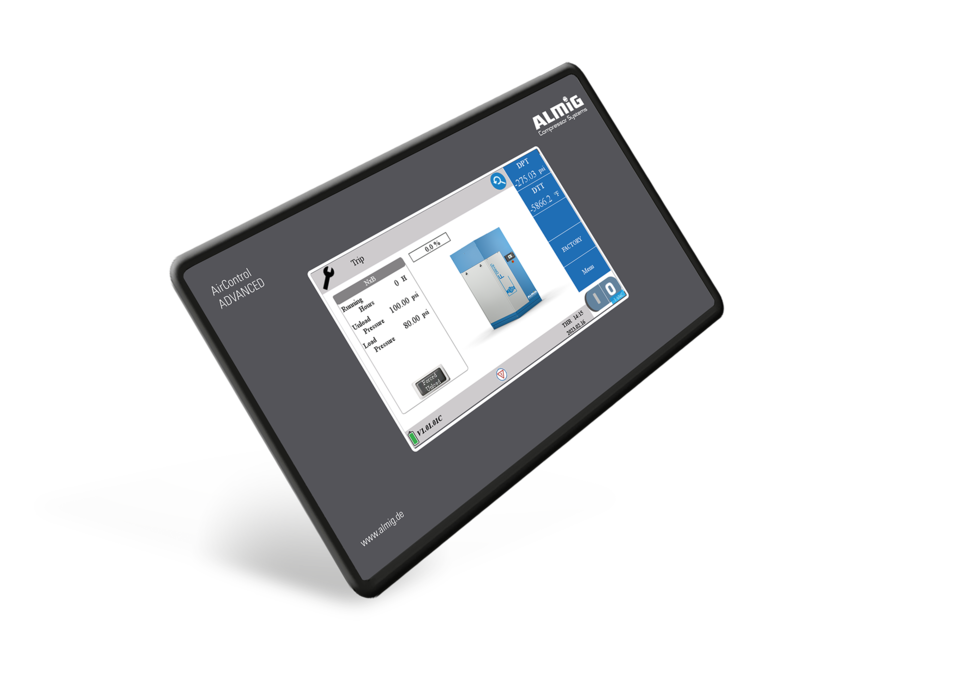

• Sistema di comando moderno: un ampio display touch da 7 pollici ad alta risoluzione, dotato di una guida all’utente integrata, sostituisce il vecchio display da 5 pollici e i pulsanti fisici. Ciò garantisce un utilizzo intuitivo, una migliore leggibilità e tempi di apprendimento ridotti.
• Connessione in rete: grazie alla porta COM 4 integrata (in combinazione con l’IoT), potrete tenere sempre sotto controllo i dati dei vostri compressori. Dai dati in tempo reale alle notifiche in caso di condizioni critiche. Ciò favorisce una manutenzione preventiva. Il risultato è una maggiore disponibilità dell’impianto e la prevenzione di costosi fermi macchina non programmati.
• Gestione intelligente dell’impianto: l’ACA assume le funzioni dei sistemi di controllo esterni. Offre un controllo integrato di gruppo per un massimo di 6 compressori, genera statistiche dettagliate e profili di portata volumetrica per l’analisi dell’efficienza e dispone di una «scheda tecnica digitale» dell’impianto e di funzioni timer.
• Manutenzione pratica e robustezza: gli aggiornamenti e i backup vengono ora eseguiti tramite una porta USB universale anziché tramite scheda SD. Il grado di protezione IP65 (pannello frontale) garantisce affidabilità in ambienti difficili, mentre la semplice sostituzione della batteria a bottone e la possibilità di salvare i parametri su supporti dati riducono notevolmente gli interventi di manutenzione.
